1/100 Gキャノンマグナを作る【その４】
こんにちは～。
山形県米沢市に、模型作成スペース付き模型店「ホビースペース・コントラポスト」を開業準備中のケケサンです。
今回は「1/100 Gキャノンマグナ」の腕関節の改造について記載していきます。
このキットは、腕を捻る動きをさせる場合、肘関節部分が回転軸になっている為、近年のキットと比較すると不自然な感じがします。
その為、肘関節は上げ下ろしの動きのみとし、回転軸を肩の下にしようと思います。
先ずは肩関節と一体化している上腕のパーツですが、肩関節部分から水平にカットして分割しました。
この肩関節パーツから上腕パーツを貫く様にプラ棒を取り付け、前腕の肘関節となるポリキャップに接続する構造にします。
肩関節パーツの切断面に1㎜プラ板で蓋をし、中心部分穴をあけてから、プラ棒を差し込んで接着しました。
上腕パーツの切断面も１㎜プラ板で蓋をし、元々あった接続軸は切り飛ばして、上下に穴をあけます。
この穴が、肩関節パーツから延びるプラ棒の通り道となります。

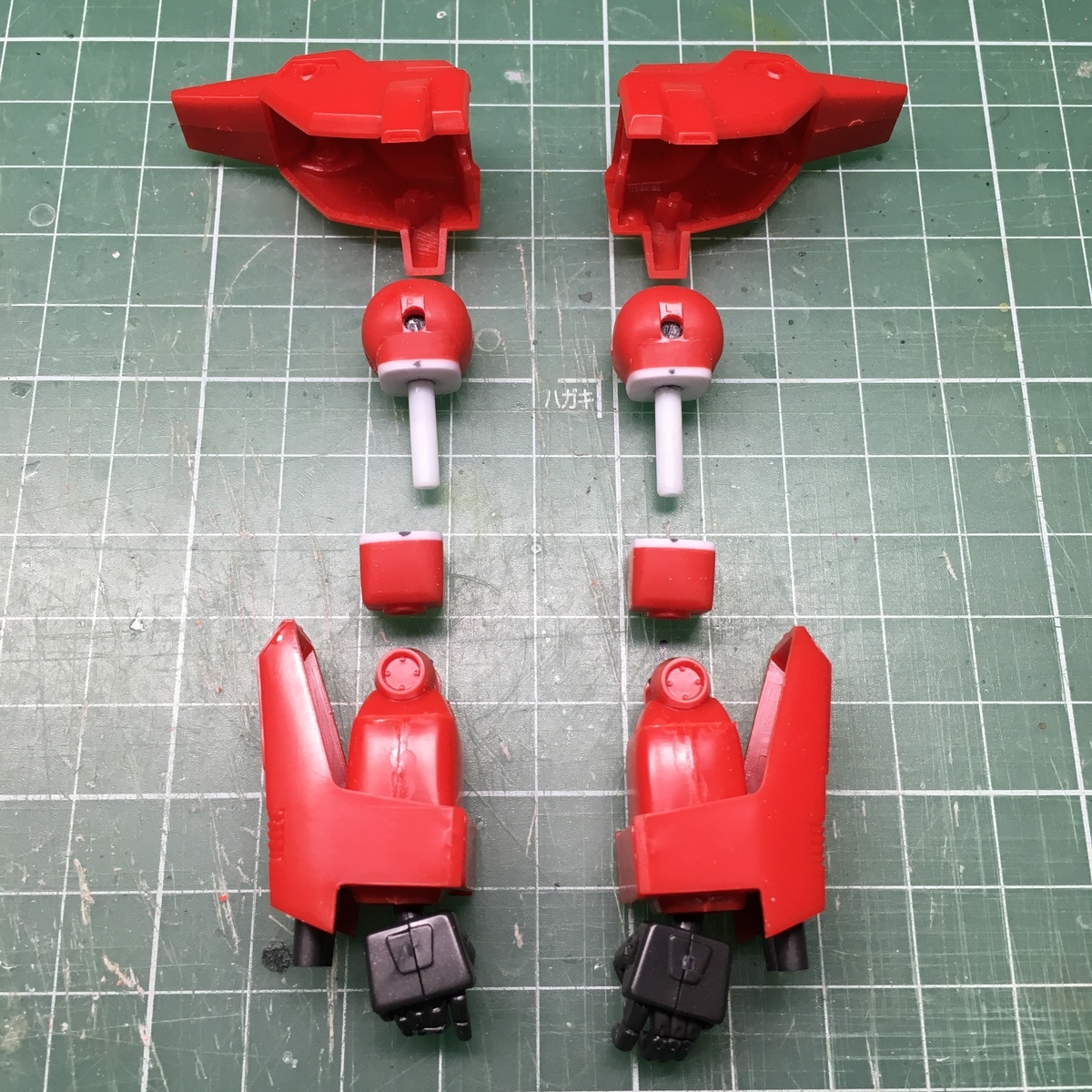

ここまでの改造が終わったものが、下記の写真になります。
全体のバランスを見る為に、全身も組んでみました。
上記の改造によって、上腕部が２㎜ほど伸びているのですが、以前の改造で胴体を３㎜ほど長くしていた為、多分バランスには問題ないと踏んでいました。
結果OKと判断し、このまま進めることにしました。
肩関節の上腕側を一回り小さく削り込み、上腕とは別パーツであることを強調します。
そして、前腕の肘関節にあるポリキャップを隠す為と、肘の部分での捻り防止を兼ねて、プラ板をカットした物を上腕部へ張り付けました。
そして、再度全体を組んでみます。
全体的なバランスにも問題なさそうなので、腕関節部分の改造は一先ず完了としました。
細かい箇所はまた後で。
この後、胴体と肩を繋ぐ関節部分の改造に移るのですが、それは次回の【その５】にて説明したいと思います。
では～ (´▽｀)
